在连续批处理中解锁异步性:将大模型推理速度提升 20% 以上
文章背景与核心概要
随着大语言模型(LLM)在生产环境中的广泛应用,硬件成本和 GPU 利用率成为了工程落地的核心考量。虽然连续批处理(Continuous Batching)技术通过紧凑打包批次消除了填充带来的算力浪费,但默认的批处理模式仍然是同步的——这意味着 CPU 和 GPU 必须轮流工作:GPU 计算时 CPU 在等待,而 CPU 准备下一批次时 GPU 则处于闲置状态。这种同步等待带来的闲置间隙甚至能占到总运行时间的近四分之一。
为了解决这一痛点,本文由 Hugging Face 团队的专家详细拆解了如何在连续批处理中实现异步性(Asynchronicity)。通过利用 CUDA 流(CUDA Streams)、事件(Events)以及共享内存池(Memory Pool),技术人员能够彻底解耦 CPU 的批处理准备工作与 GPU 的计算负载,使两者并行运行。该方案无需更改任何底层内核或模型架构,仅通过精细的硬件协同,便将 GPU 利用率从 76% 提升至近 100%,并将文本生成速度加快了 22% 以上,为实现长文本生成的 SOTA 吞吐量奠定了坚实基础。
摘要
TL;DR: 我们解释了如何分离 CPU 和 GPU 的工作负载以消除闲置间隙,从而为大语言模型(LLM)推理带来巨大的性能提升。通过利用 CUDA 流、事件和共享内存池将批处理准备工作与计算解耦,我们可以将 GPU 利用率从 76% 提升至近 100%,并将文本生成速度加快 20% 以上。

这是关于高效 LLM 推理系列文章的第二篇。第一篇博客从第一性原理出发介绍了连续批处理,引入了我们所赖以构建的核心概念:KV 缓存、FlashAttention、注意力掩码等。
在 Inference Endpoints 上,一张 H200 的价格大约是每小时 5 美元。单看一个小时似乎很便宜,但如果用上一整天,你就要支付 120 美元。既然如此,你一定会希望你的 GPU 能够被充分利用。
我们已经知道,连续批处理通过调度紧密打包的批次来提高 GPU 利用率,从而不会将算力浪费在填充(padding)上。但连续批处理并未解决第二个浪费来源:默认情况下,它是同步的。这意味着 CPU 和 GPU 轮流工作:GPU 计算时,CPU 等待;CPU 准备下一个批次时,GPU 等待。在一个每秒运行数百个步骤的循环中,这些闲置间隙累加起来,正如我们将要展示的那样,它们几乎可以占到总运行时间的四分之一。为了确保 GPU 100% 的时间都在忙于计算,我们需要摆脱这些间隙。
为了实现这一点,我们可以使用异步批处理(asynchronous batching):我们将 CPU 批处理准备与 GPU 批处理计算剥离开来,使两者可以并行运行,从而让我们始终拥有一个高效工作的 GPU 🔥
同步批处理(Synchronous Batching)

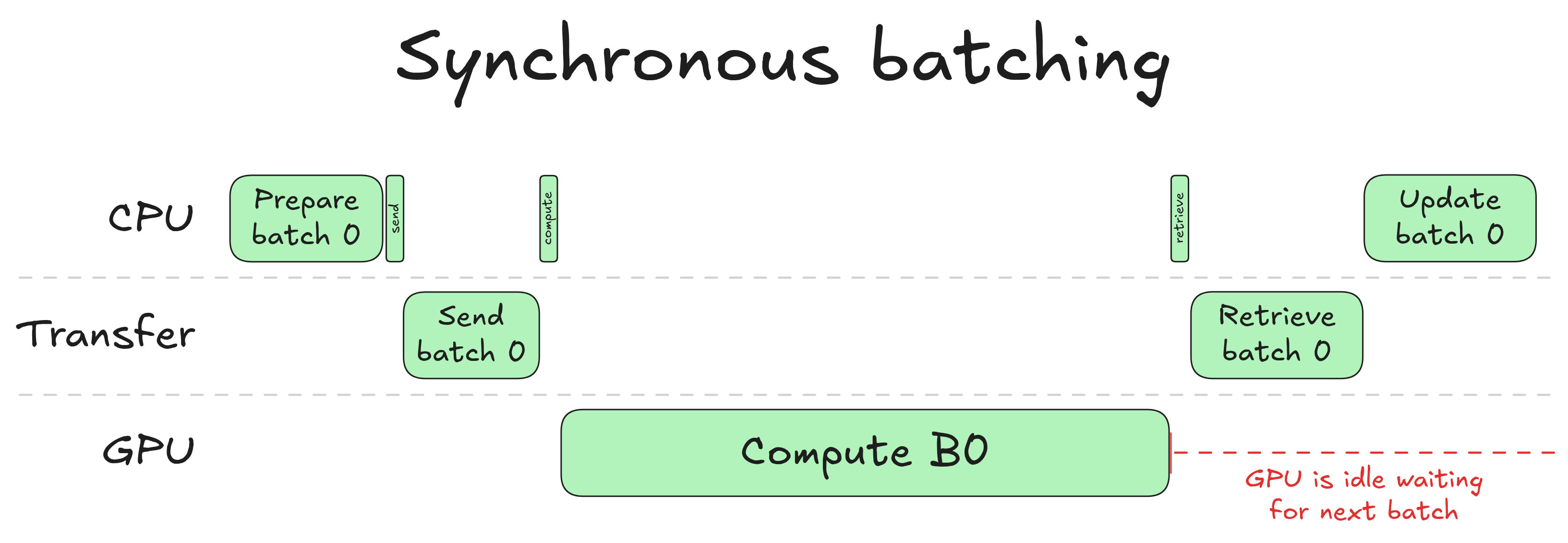

朴素的同步批处理工作原理如下:

当 CPU 准备一个新批次时,它会选择要包含哪些请求、更新 KV 缓存表、逐出在上一轮中完成的请求,并接纳新请求以填满释放的空间。一旦完成,它就会将准备好的输入传输到 GPU。GPU 运行其前向传播并为每个请求采样(即选择)一个新的 token。结果返回给 CPU,这样它就知道每个请求刚刚产生了什么 token,然后整个循环再次重复。
注意右侧的红色标注:GPU 计算完成后便进入闲置状态。在 CPU 完成其更新步骤(采样输出 token、更新请求状态、重新调度批次)之前,下一个批次无法开始。
这就是同步批处理的核心低效之处:CPU 和 GPU 轮流工作。当 GPU 在计算时,CPU 是闲置的;当 CPU 在更新时,GPU 是闲置的。在任何情况下,它们都不会同时在做有用的工作。对于单次前向传播来说,这似乎是一个很小的代价,但在一个每秒运行数百个步骤的连续批处理循环中,这些闲置间隙累积起来就会造成真正的吞吐量损失。
为了展示这一点,我们使用 8B 模型在批量大小为 32 的情况下生成 8K token 时,对 CPU 和 GPU 花费的时间进行了性能分析(Profiling):

(如果你想生成同类图表,可以对连续批处理代码进行插桩以转储 CPU 和 GPU 的活动区间,并使用此脚本。)

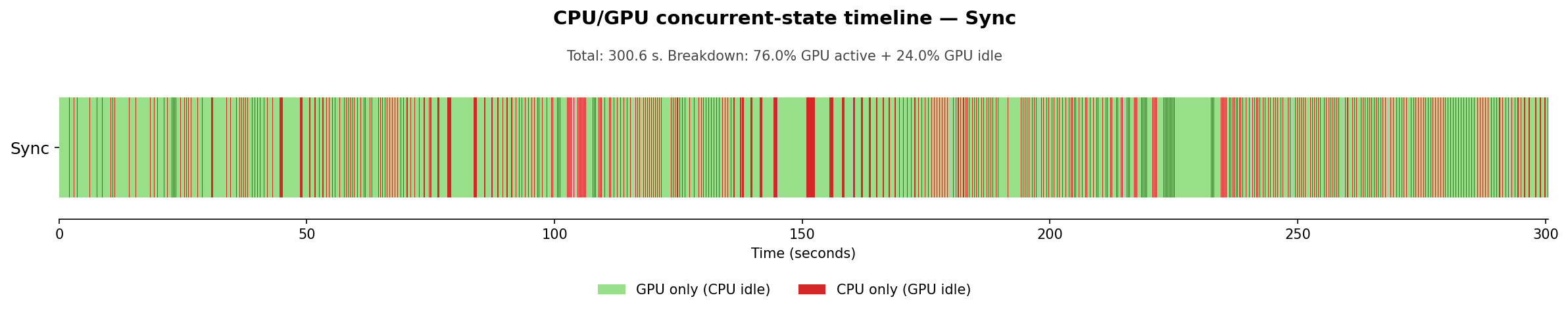

时间线在绿色(GPU 活跃,CPU 闲置)和红色(CPU 活跃,GPU 闲置)之间交替:两者从不重叠。总生成时间为 300.6 秒,其中 24.0% 的时间花费在 GPU 闲置等待 CPU 完成上。从 GPU 的角度来看,近四分之一的生成时间被浪费了。这是悲观的看法。
乐观的看法是,如果我们能完全消除 CPU 开销,生成时间将从 300 秒降至 228 秒(免费获得 24% 的加速!)。这不需要任何新的内核或模型更改,只需要仔细协调硬件。
从根本上说,这个想法很简单:我们需要弄清楚如何在批次 N 正在计算的同时,运行批次 N+1 的批处理准备工作。但这个简单的想法隐藏了一些技术难点: * 如何在 GPU 上启动某项任务并将控制权交还给 CPU? * 如何确保在启动每个任务时,CPU 或 GPU 任务所需的数据已经准备就绪? * 如果批次 N+1 是基于批次 N 的预测,我们该如何准备它?
通过回答这些问题,我们将从头构建异步批处理。我们在 transformers 库中实现连续批处理时,也遵循了相同的步骤。欢迎查看代码并进行对比!
创建并发(Creating Concurrency)
我们的最终目标是实现 CPU 和 GPU 操作的并发执行。我们需要一种对操作进行分类的方法,以便让机器知道哪些操作可以并发运行。我们可以通过 CUDA 流来实现这一点。
什么是 CUDA 流?

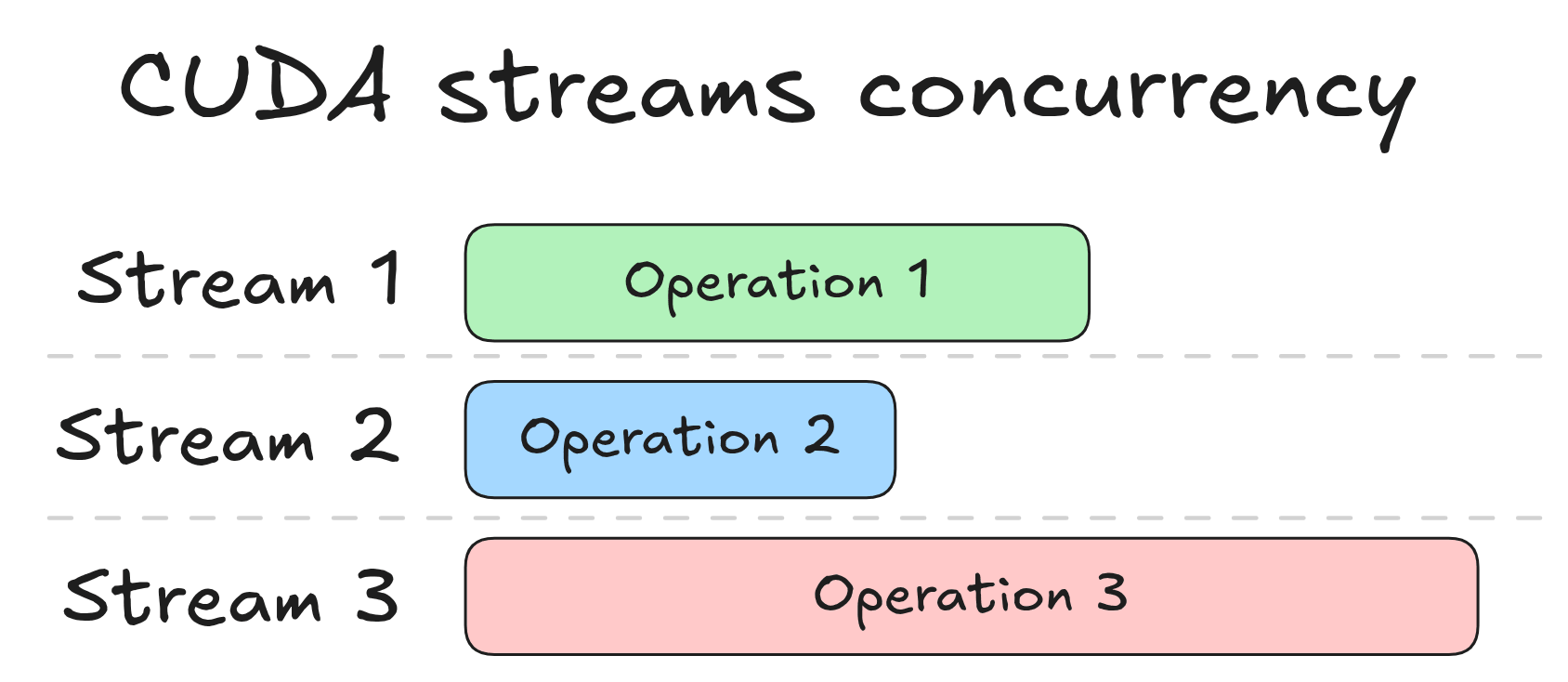

要理解 CUDA 如何对其操作排序,我们需要讨论 CUDA 流(CUDA streams)。流是一个有序的 GPU 操作队列(内核启动、内存复制、同步屏障),这些操作按提交的顺序执行。每个 GPU 操作始终是在某个流中调度的。同一个流中的操作是顺序的:在前面的操作完成之前,GPU 不会开始下一个操作。不同流中的操作彼此独立,可以并发运行。举例说明,如果你在 3 个不同的流中启动 3 个操作,执行情况如下:

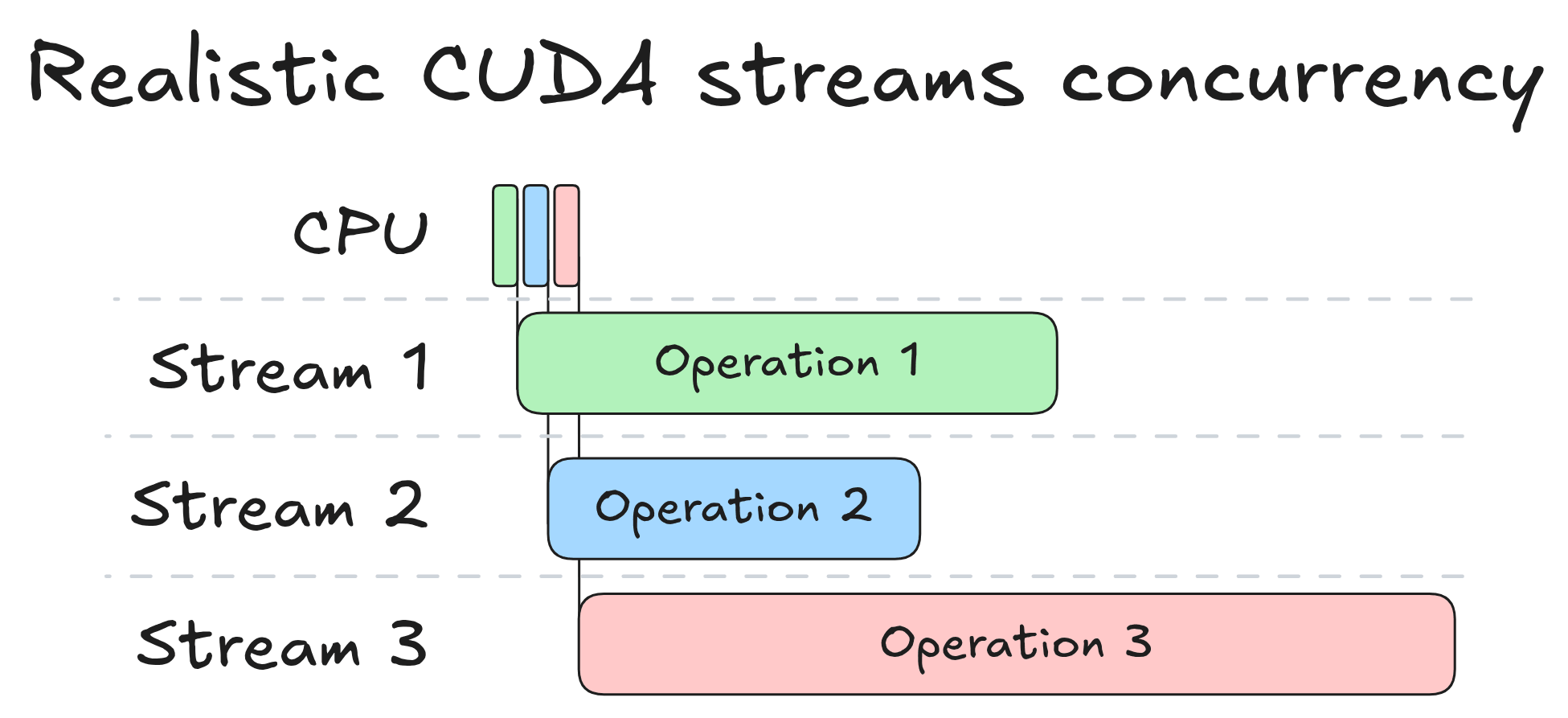

这三个操作同时开始。这是一个轻微的简化:每个 GPU 操作最终都是由 CPU 发起的,而这种发起需要一小段时间:寻找正确的内核、发出调用、将命令从 CPU 传输到 GPU 等。这被称为CPU 启动开销(CPU launch overhead),更真实的图表看起来像这样:

这些操作仍然是并发的,但它们的开始时间被每个 CPU 启动的开销所错开。随着我们转向异步工作流,我们将继续展示这些 CPU 启动事件,因为它们消耗了实际时间,并且有助于我们追踪“什么时间启动了什么”。例如,我们将经常检查一个流是否被冲刷(flushed):这意味着流中的所有操作都已执行完毕。
默认流与非默认流
如果你从未在 PyTorch 中显式使用过 CUDA 流,你可能会惊讶于它们的存在。一个典型的 PyTorch 脚本从不提及它们,而且它感觉不像 GPU 操作是异步的:CPU 似乎在继续执行之前会等待 GPU 完成。这种感觉是准确的,它来自于默认流(default stream)。
当你调用一个未指定流的 PyTorch 操作时,它会落入默认流。默认流有一个特殊的属性:它是同步的(synchronizing)。如果在默认流中调度了一个操作,它会等待所有其他流被冲刷,即 GPU 上的所有工作必须全部结束,默认流中的单个操作才能开始。反之亦然:任何操作(无论其处于哪个流)在启动之前,都必须等待默认流被冲刷。
因此,如果你将默认流操作的结果传输到 CPU,即使该传输对 CPU 来说应该是无阻塞的,你的 CPU 仍然会阻塞,直到所有 GPU 操作完成,因为这些操作是在默认流中调度的。这实际上破坏了构建并发的任何努力。

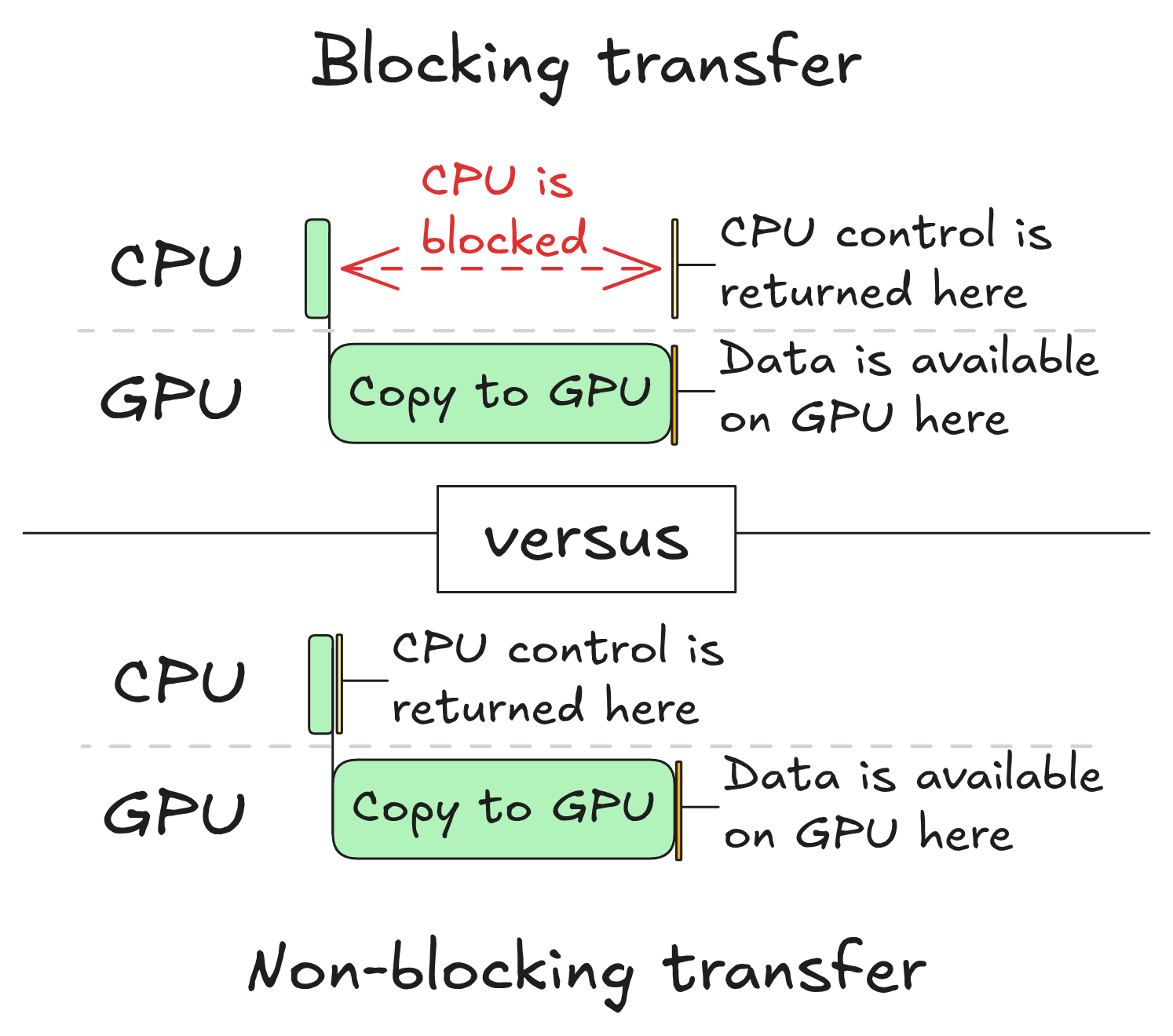

这就是我们需要使用非默认流的原因。将内核启动或非阻塞内存复制入队会立即将控制权返回给 CPU。GPU 将在后台运行该操作,但 CPU 不会等待。这就回答了我们的第一个问题:为了在启动 GPU 工作后取回 CPU 控制权,我们使用非默认流。

在本文的其余部分,我们将假设从一个设备到另一个设备的所有内存传输都是非阻塞的。因此,我们必须自己对它们进行同步。
回到连续批处理
我们已经确定,不应将任何 GPU 操作放入默认流。但问题依然存在:如果不用默认流,我们应该使用什么流?让我们回到同步批处理的图示:

我们可以识别出三种不同的 GPU 操作: 1. 从 CPU 到 GPU 的输入传输 2. 在 GPU 上计算 3. 从 GPU 到 CPU 的输出传输
这意味着我们需要三个流:一个用于计算,一个用于 CPU 到 GPU 的传输,另一个用于 GPU 到 CPU 的传输。这些传输是独立的,没有理由将它们串行化,因此每一个都有自己的流。
注意: 在谈论 CPU 和 GPU 时,CUDA 文档中使用的惯例是将 CPU 称为主机(host),将 GPU 称为设备(device)。从现在开始我们将使用该惯例。CPU 到 GPU 的传输称为主机到设备(H2D)传输,GPU 到 CPU 的传输称为设备到主机(D2H)传输。因此,这三个流分别是 H2D 流、计算流和 D2H 流。
现在让我们尝试使用流在 GPU 上异步启动一个批次并取回 CPU 控制权。在 CPU 端,我们执行以下操作: 1. 在 CPU 上准备批次输入数据(无流,纯 CPU 操作) 2. 将其传输到 GPU(使用 H2D 流) 3. 在 GPU 上运行计算(使用计算流) 4. 检索批次输出(使用 D2H 流) 5. 查看结果(无流)

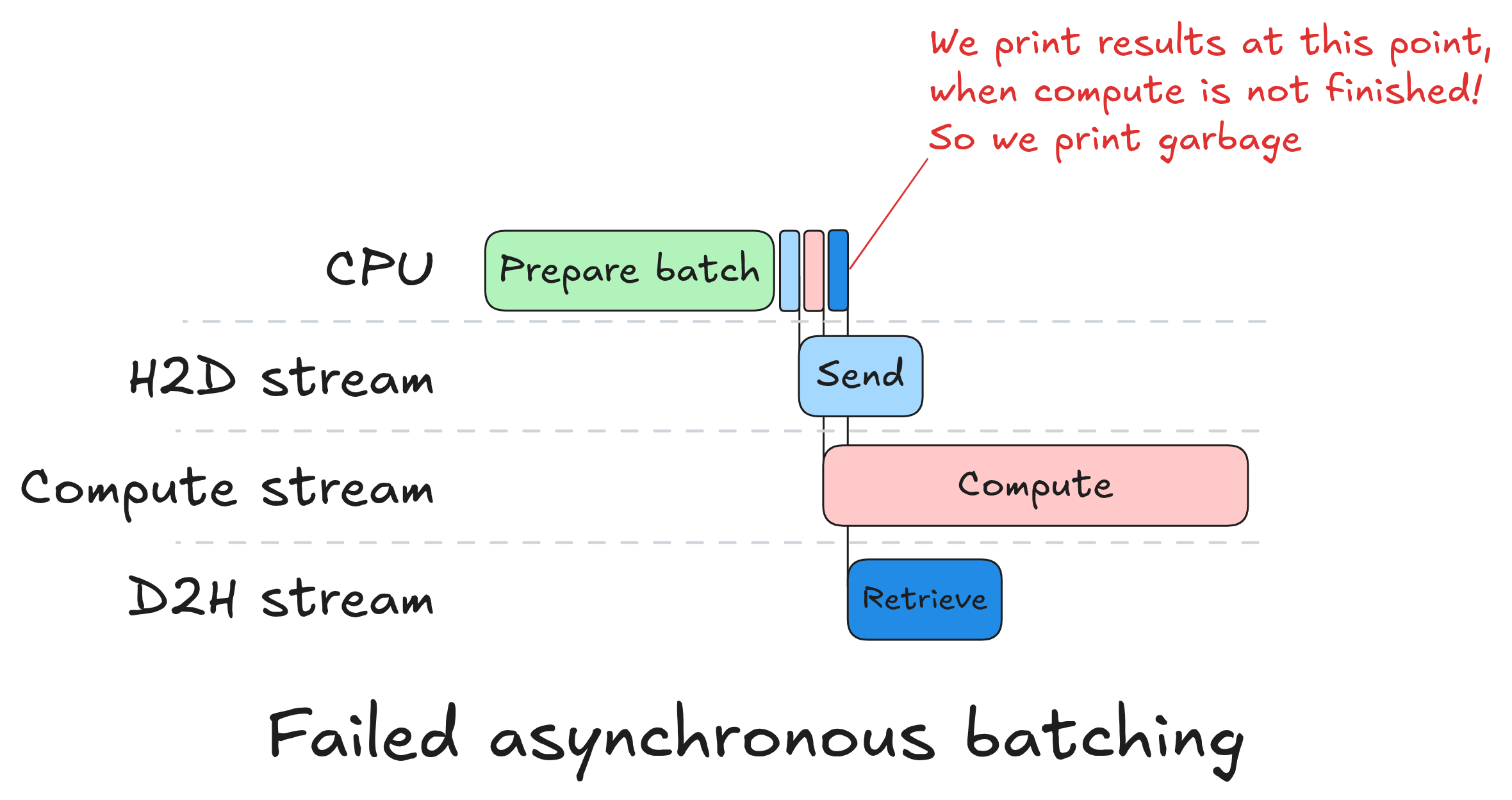

如果我们仅使用 CUDA 流来做这件事,结果几乎会立即返回,但它们是错误的。为了理解原因,让我们看看发生了什么:

由于流彼此独立,所有三个 GPU 操作几乎同时启动。计算流没有等待 H2D 传输完成,因此前向传播是在 GPU 内存中已有的任意数据上运行的。D2H 流没有等待计算完成,因此它传输了尚未计算出来的结果。第 5 步立即返回,因为没有任何东西阻塞 CPU:没有需要同步的默认流。
这些操作在隔离状态下都能正确运行。问题在于我们从未告诉流去彼此等待。我们知道计算必须在 H2D 完成后开始,而 D2H 必须在计算完成后开始,但我们没有强制执行这种排序。我们需要一种机制,在跨流边界时说:“在那个操作完成之前,不要启动这个操作”。
强制同步(Enforcing Synchronization)
为了强制流之间的同步,我们将使用 CUDA 事件(CUDA events)。
什么是 CUDA 事件?
CUDA 事件是可以记录到流中的标记。当 GPU 在执行过程中到达该标记时,它会将该事件设置为已完成。然后可以指示任何其他流在开始其下一个操作之前等待该事件。具体来说,有两个操作:stream.record(event),它在当前位置将标记插入流中;以及 stream.wait(event),它会阻塞流继续进行,直到该事件被标记为完成。重要的是,wait 阻塞的是流,而不是 CPU 或并行运行的其他流:CPU 调用立即返回,只有等待的流被搁置。

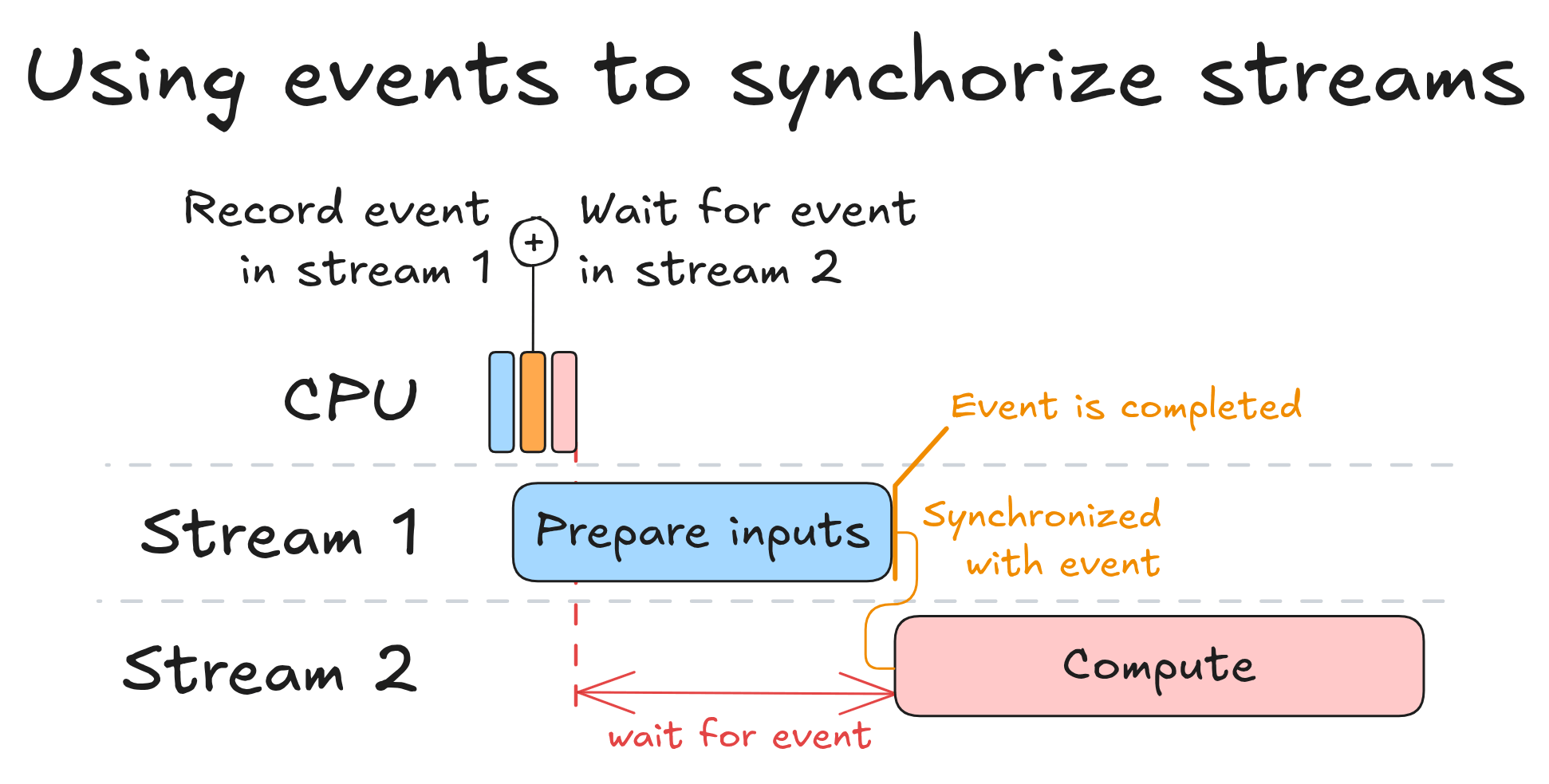

上图展示了单个事件同步两个流的情形。CPU 快速连续发出三个操作(三个小方块):在流 1 上启动输入准备,在流 1 上记录事件,然后告诉流 2 等待该事件。然后 CPU 立即继续。流 1 运行其操作,当操作完成时,事件被设置。流 2 在整个过程中被停在等待标记处,只有在事件被标记为完成时才开始计算。CPU 没有参与其中:排序完全是在 GPU 端强制执行的。
在连续批处理中使用事件
应用于我们的情况,修复方法很简单。在将 H2D 传输入队后,我们调用 h2d_stream.record(h2d_done):该事件仅在传输完成时才会被标记为完成。在将前向传播入队之前,我们调用 compute_stream.wait(h2d_done),因此计算流在 h2d_done 设置之前不会启动。我们在计算和 D2H 之间做同样的事情:在使用 model.forward 启动前向传播后,我们调用 compute_stream.record(compute_done),然后在将输出传输入队之前调用 d2h_stream.wait(compute_done)。其结果是一个具有显式排序的流水线:
- H2D 传输在
h2d_stream上运行 compute_stream等待h2d_done,然后运行前向传播d2h_stream等待compute_done,然后将输出传回
CPU 依次将所有这些入队,然后继续前进。在任何时候它都不会阻塞。GPU 通过事件强制执行排序,并且所有三个流只要其依赖项得到满足就会立即处于活动状态。

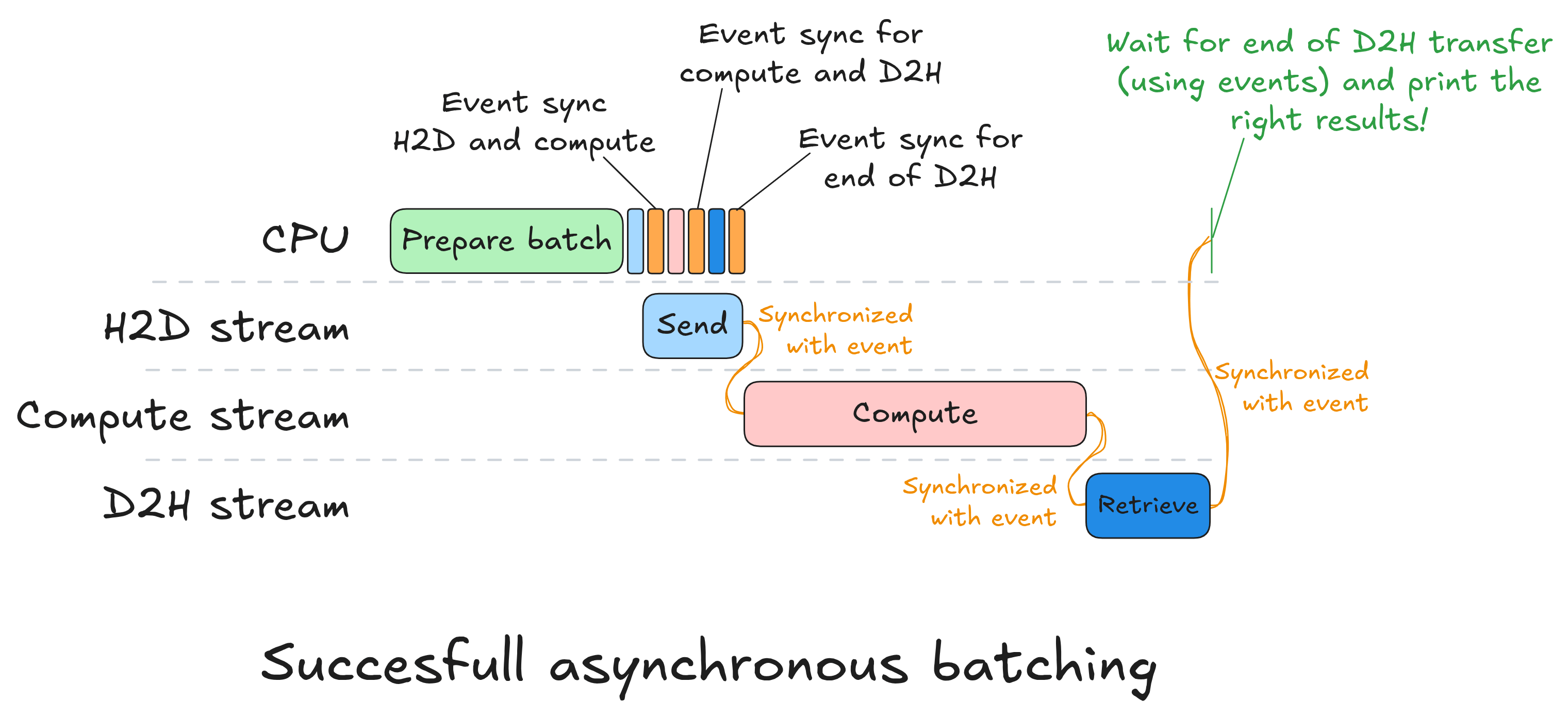

上图展示了这一过程的展开方式。CPU 准备批次,然后迅速将所有 GPU 工作入队:H2D 传输、前向传播、D2H 传输,并在每个阶段之间插入了 record 和 wait 调用。此后,CPU 就空闲了。GPU 接管,随着其依赖事件的设置,按顺序执行每个流。注意右侧的绿色注释:一旦 D2H 传输完成,CPU 就会返回并读取结果。这最后的同步是整个步骤中 CPU 阻塞的唯一时间点。为了实现这一点,我们在输出传输后在 D2H 流上记录第三个事件,然后在 CPU 端调用 d2h_done_event.synchronize()。synchronize 会阻塞 CPU,直到 D2H 流到达该标记。
这是与同步批处理的关键区别:以前,CPU 在每个操作之后都会阻塞。现在,当 GPU 工作时,它可以自由去做“某些事情”。
我们需要弄清楚那“某些事情”是什么,因为从 GPU 利用率的角度来看,目前还没有任何改变。
填补真空(Filling the Vacuum)
CPU 可用的窗口期位于将批次 N 调度到 GPU 和将批次 N+1 调度到 GPU 之间。其自然用途应该是准备批次 N+1 的输入,这样我们就可以将它们调度到 GPU,并在批次 N 计算结束时准备就绪。让我们看看如何做到这一点。
为了准备批次 N+1,我们可以复用准备批次 N 时所用的同一个 CPU 端对象:当前请求列表、缓存状态、主机端张量缓冲区等。但是,我们需要注意两点: * 数据破坏: 批次 N+1 的设备端输入缓冲区不能与批次 N 相同:否则我们会破坏 GPU 仍在读取的数据。 * 数据传输: 如果一个请求同时在批次 N 和 N+1 中出现,并且它在批次 N 的输出中产生了新的 token,那么该 token 是批次 N+1 的输入所需要的。
我们将在接下来的两部分中解决这些问题——数据破坏和数据传输。
竞争条件(Race Conditions)
首先,我们将解决潜在的数据破坏问题。
想象一下,批次 N 和批次 N+1 共享相同的设备端输入缓冲区,并且批次 N+1 输入的 H2D 传输在批次 N 仍在计算时就开始了。当 GPU 仍在从同一内存中读取批次 N 的数据时,CPU 可能会写入批次 N+1 的输入。因此,GPU 可能会获取到部分被覆盖的数据,从而导致结果损坏。这就是竞争条件(race condition)。在主机端也存在同样的风险:在批次 N 的 H2D 拷贝仍在进行中时复用相同的源进行拷贝会破坏传输。

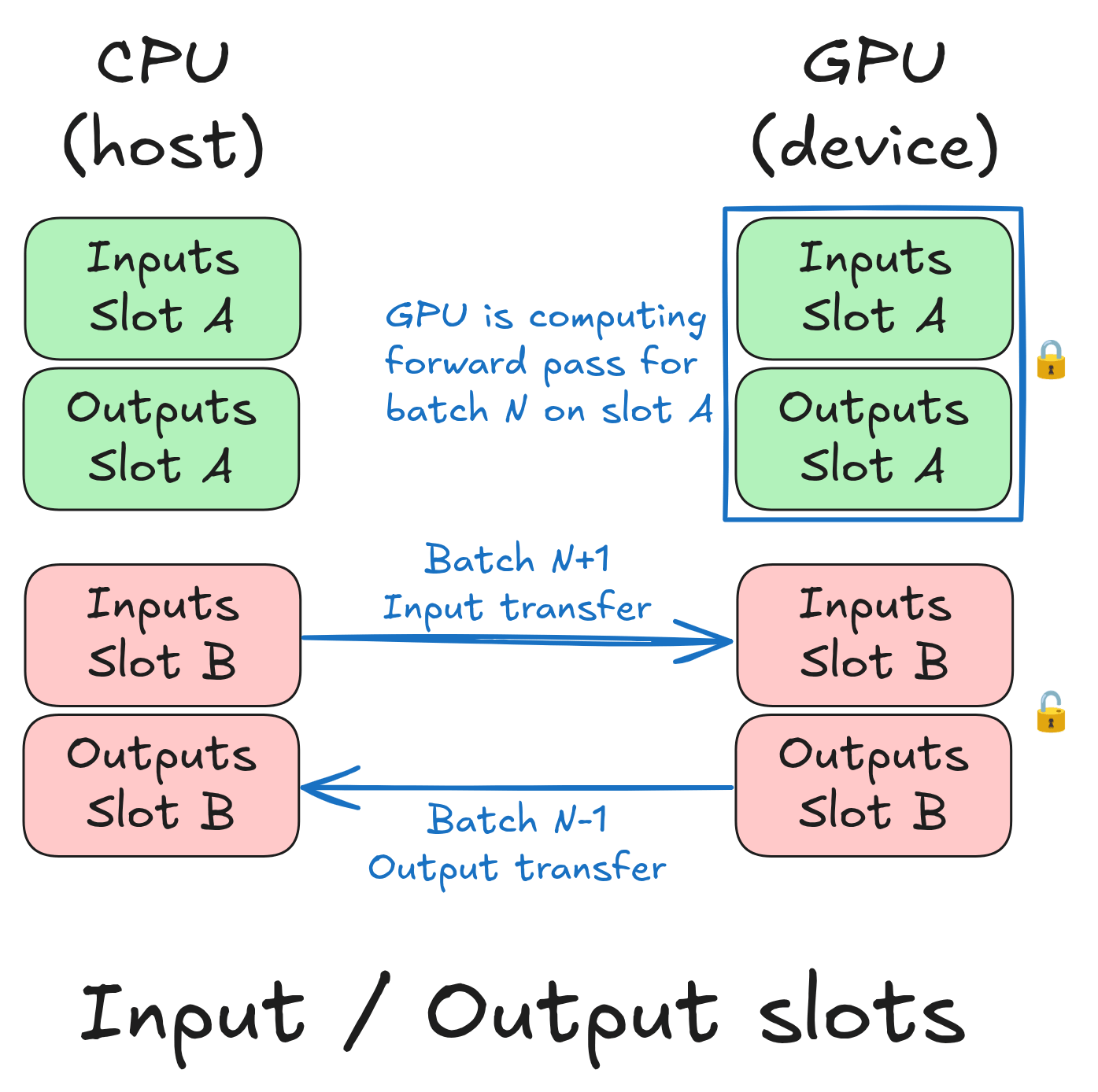

解决方法是使用两套张量并交替使用。当 GPU 从插槽 A 处理批次 N 时,CPU 使用批次 N-1 的结果更新请求状态。接下来,CPU 在输入插槽 B 中准备批次 N+1。下一步,它们互换。下图说明了这一点:

当然,这伴随着代价:它使用于存储输入和输出张量的 RAM 和 VRAM 翻倍。这是一个可以接受的权衡,特别是在使用 FlashAttention 时,因为它不需要注意力掩码(attention mask),而注意力掩码是迄今为止最大的输入张量。
但拥有两个插槽又带来了另一个问题。在推理中,我们通常使用 CUDA 图(CUDA graphs)来减少延迟。简而言之,CUDA 图是预先录制的一系列 CUDA 操作序列。它是针对特定内存地址录制的:为插槽 A 捕获的图无法针对插槽 B 的缓冲区进行重放。因此我们需要两个图。如果每个图都有自己的内存缓冲区,那就是 VRAM 再次翻倍。
解决方案是内存池(memory pool):两个图都从中分配的共享内存缓冲区。唯一的限制是同一个池中的两个图绝对不能并发执行。由于批次 N 必须在批次 N+1 开始之前结束,因此情况总是如此。在实践中,两个图加起来使用的 VRAM 几乎与一个图相同。我们只需在初始化时支付两次捕获的开销。

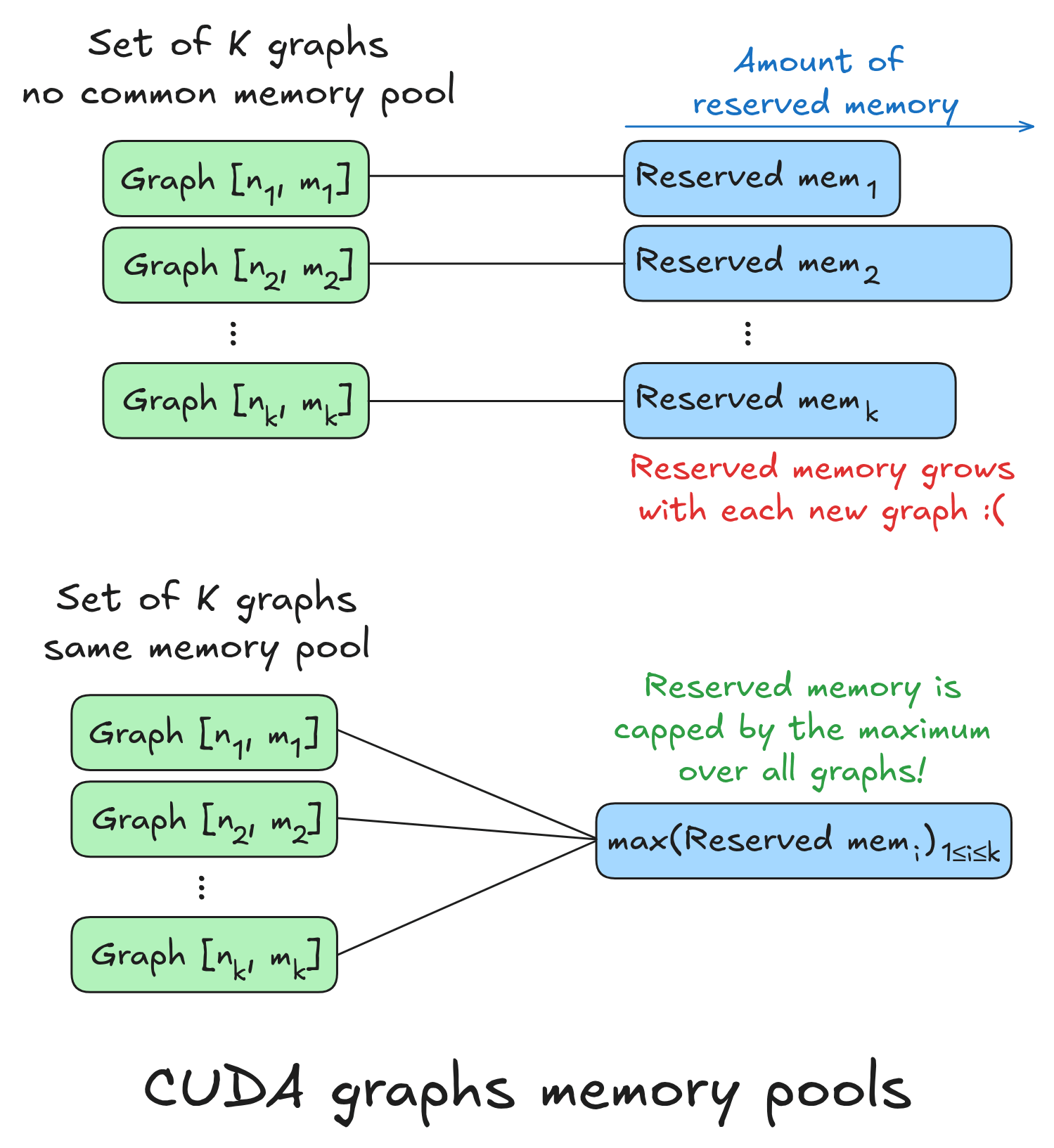

我们可以在同一个池中创建任意数量的 CUDA 图,并且总内存使用量仍然限制在所有图的最大值以内。这展示如下。

现在我们知道了如何防止数据破坏,我们可以解决第二个问题:将批次 N 的输出 token 放入批次 N+1 的输入中。
结转(Carry-Over)
考虑一个同时出现在批次 N 和批次 N+1 中的请求。在批次 N 中,它产生了一个新的 token。该 token 是它在批次 N+1 中的输入。问题是,当我们准备批次 N+1 的输入缓冲区时,我们还没有那个 token:批次 N 仍在运行。

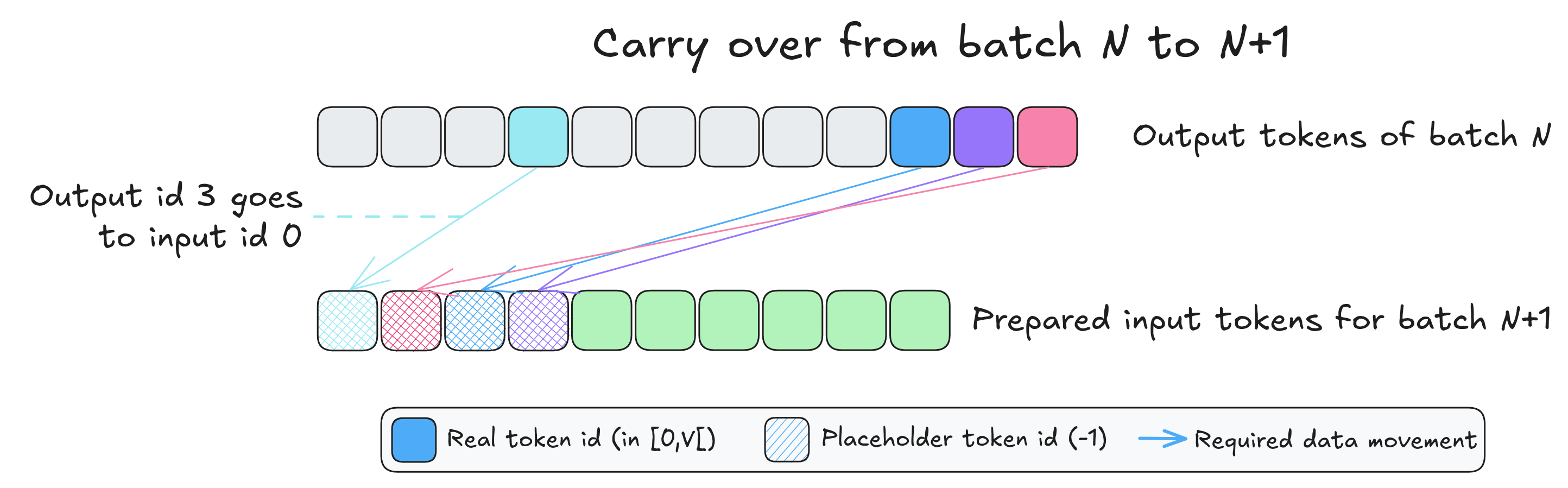

为了解决这个问题,我们在构建批次 N+1 时使用一个占位符 token。我们将使用 0 作为占位符,原因稍后会变得显而易见。我们在批次 N 完成计算之后、批次 N+1 开始前向传播之前替换该占位符。我们将该步骤称为结转(carry-over),因为我们要将新 token 从批次 N 结转到批次 N+1。结转背后的想法如下图所示:

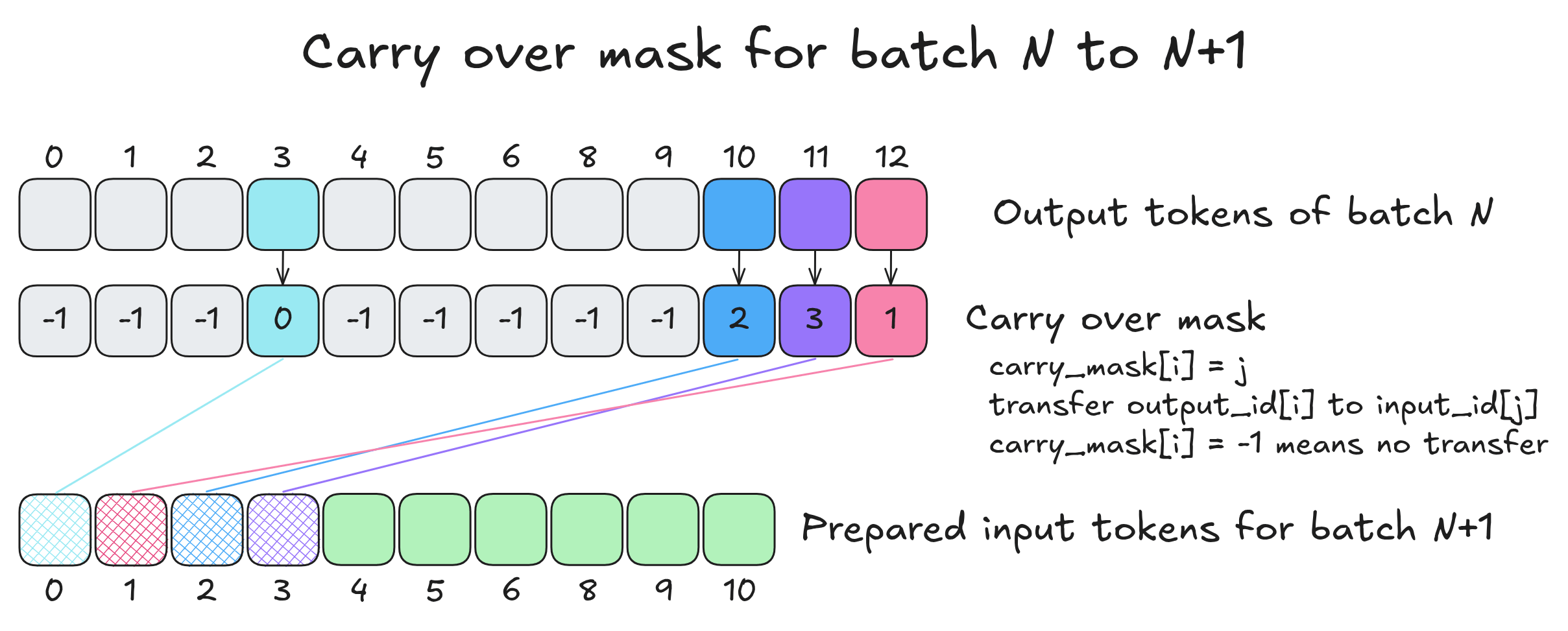

要执行结转,我们只需要三样东西:批次 N 的输出 token ID、批次 N+1 的输入 token ID,以及一个包含如何执行结转指令的张量。我们将这个张量称为结转掩码(carry-over mask)。它包含需要结转的 token 的目标位置,对于不需要结转的则包含 -1。我们在下面展示了一个:

结转本身包含四个操作:
* 我们从批次 N 的输出中选择要结转的 token 到一个新的张量 T 中
* 我们将 T 中不想结转的 token 清零
* 我们截断 T 以匹配批次 N+1 的输入长度
* 我们将 T 添加到批次 N+1 的输入 ID 中(这就是为什么占位符输入 ID 的值为零的原因)
由于这四个操作非常廉价,我们在每个新批次的开始时执行它们,并将结转捕获到 CUDA 图中。如果结转掩码仅包含 -1(-1 的意思是:不要结转这个位置),那么最后一步就是与零张量的加法。这种情况并不常见,因为跨越多个批次的解码请求通常被调度在连续的批次中。
完整的异步循环(The Full Async Loop)
让我们把所有东西组合起来,并追踪前两个步骤。

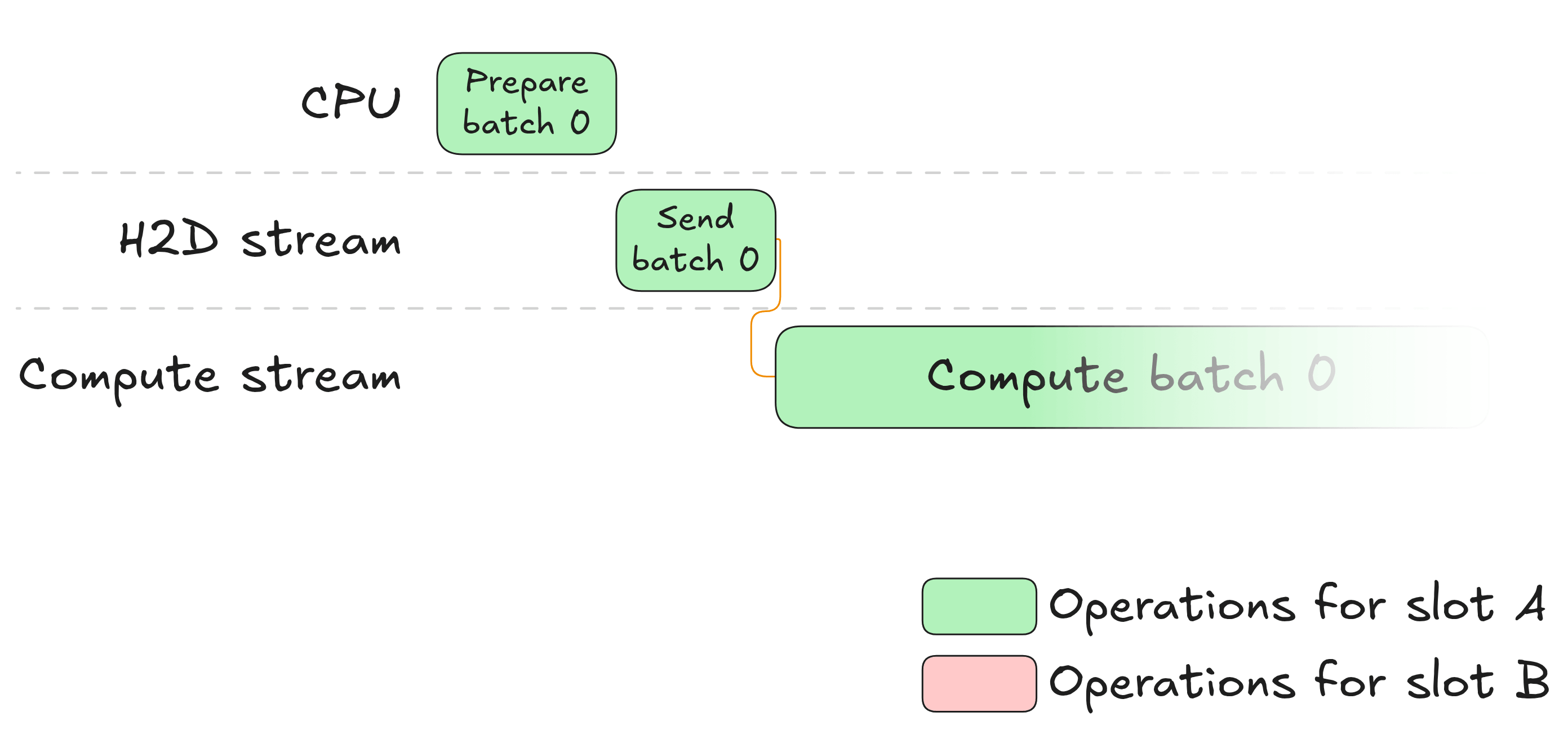

步骤 0 是冷启动:没有以前运行的批次,因此 CPU 在插槽 A 中准备批次 0 并像同步批处理那样分派它。还没有重叠。

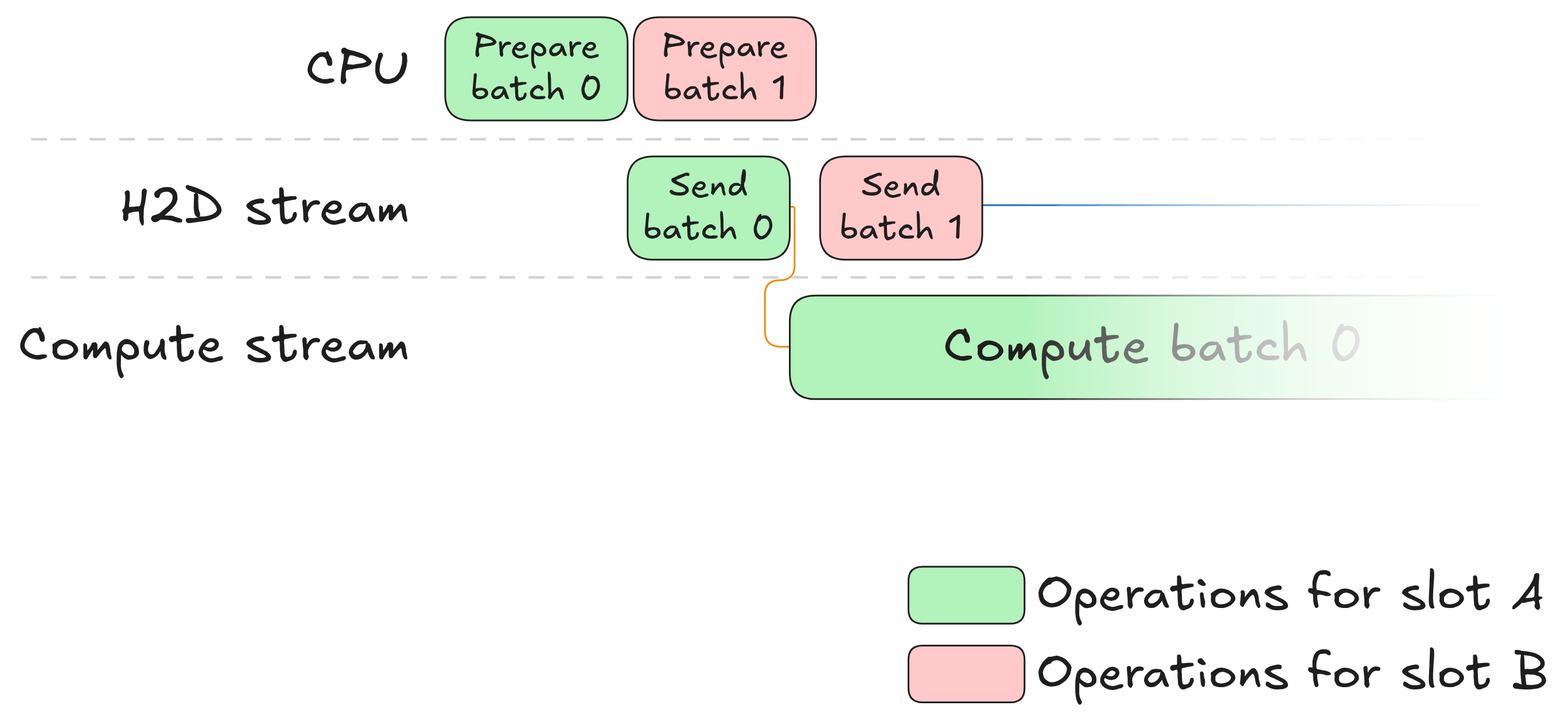

步骤 1 是异步循环开始的地方。GPU 现在正在插槽 A 上运行批次 0,而 CPU 是空闲的。它立即开始在插槽 B 中准备批次 1:逐出已完成的请求、接纳新请求、更新 KV 缓存路由表、构建结转掩码。所有这一切都与 GPU 完全重叠运行。一旦批次 1 的输入准备就绪,CPU 就按顺序将工作入队:它启动插槽 B 的 H2D 传输,记录并等待计算和 D2H 流的事件,然后继续前进。

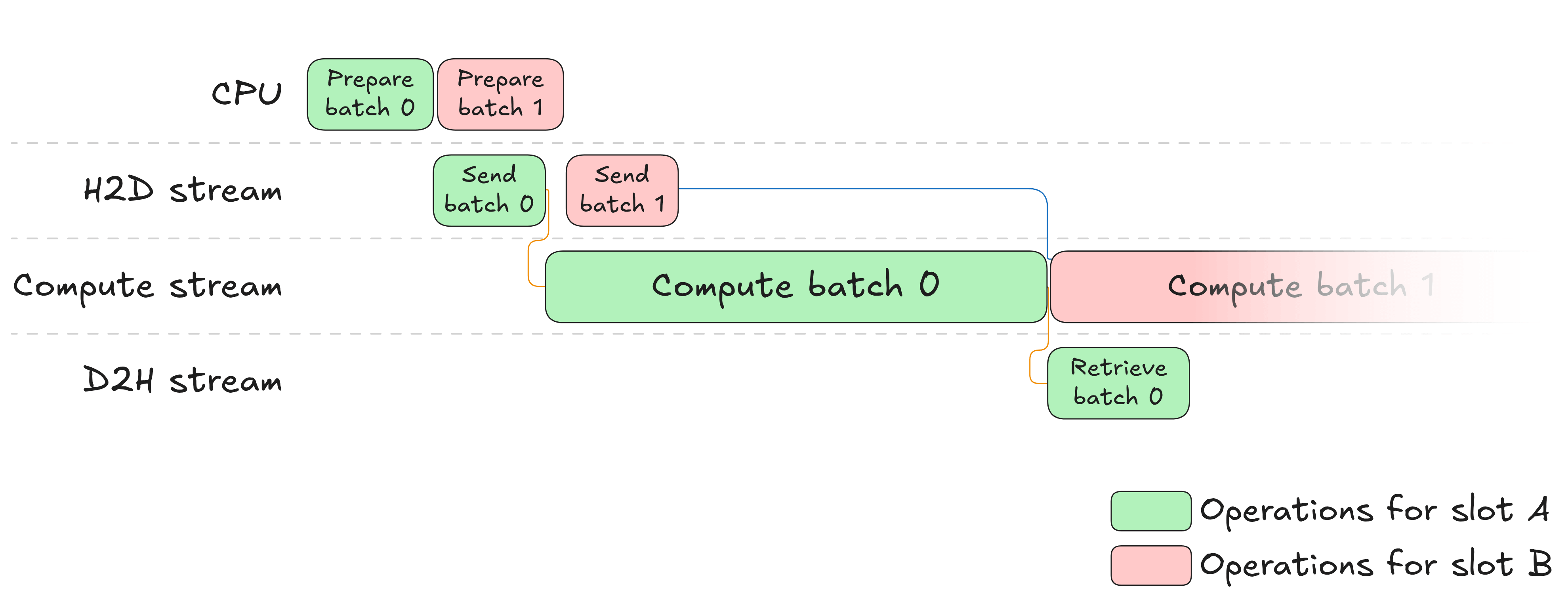

现在 GPU 上同时发生两件事。在插槽 A 上,GPU 完成计算并设置 compute_done,这释放了批次 0 输出的 D2H 传输。在插槽 B 上,批次 1 输入的 H2D 传输正在运行。一旦完成,h2d_done 事件就被设置,批次 1 的计算开始。从批次 N 到批次 N+1 的结转是该计算的一部分:它发生在常规前向传播之前。由于插槽 A 和插槽 B 是独立的,所有这些都可以自由重叠。

与此同时,CPU 阻塞在 d2h_done_event.synchronize() 上,直到批次 0 的输出落地。然后它处理输出,更新批次 0 中所有请求的状态,并开始调度批次 2。循环现在正在运行,随后的每个步骤都遵循完全相同的模式。

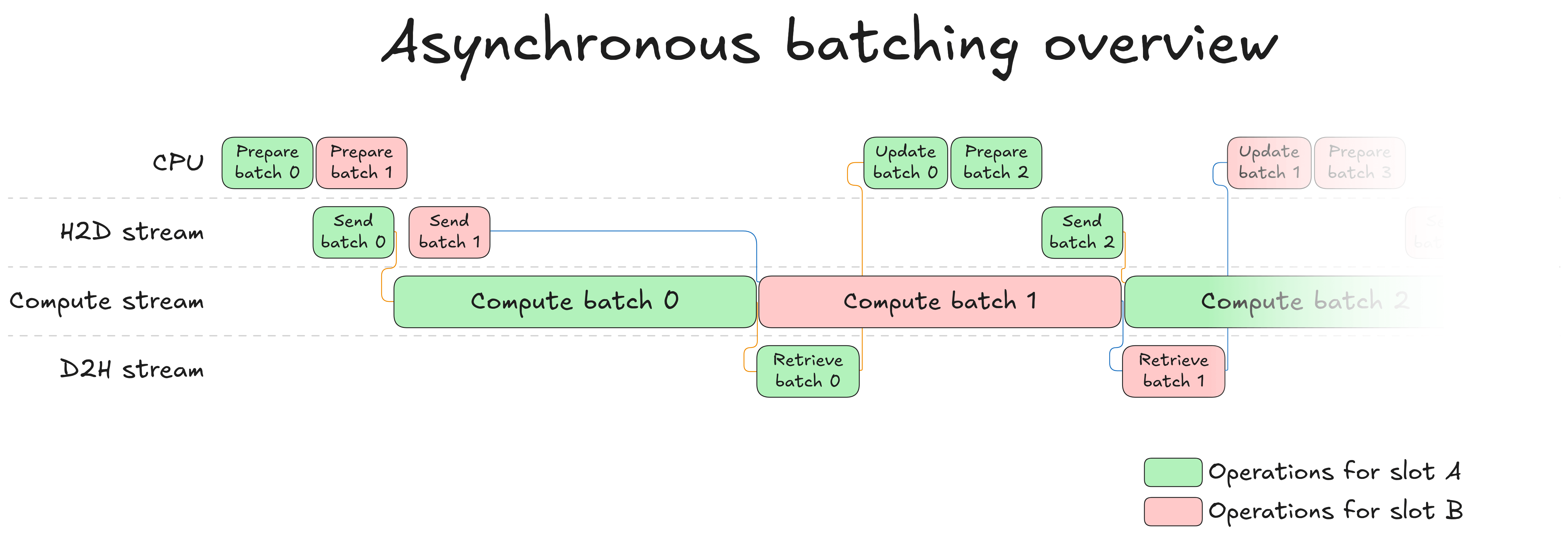

我们在下面展示完整的工作负载。每个插槽都有专门的颜色用于 CPU 和 GPU 操作以及事件(这些也是特定于插槽的)。为了提高可读性,我们没有展示 CPU 对 GPU 操作(如计算或数据移动)的启动,但它们确实发生了。这是合理的,因为与所示的操作相比,启动 GPU 操作的延迟可以忽略不计。

只要批次 N+1 的输入在批次 N 完成时已在 GPU 上准备就绪,GPU 在批次之间就绝不会闲置。唯一的问题是 CPU 是否在 GPU 完成计算之前完成了其工作。通常情况确实如此:模型不断增长,而批次调度保持相对廉价,因此 GPU 计算是瓶颈,而不是 CPU。
它真的管用吗?
为了找出答案,我们运行与之前相同的实验:8K token,批量大小 32,8B 模型。

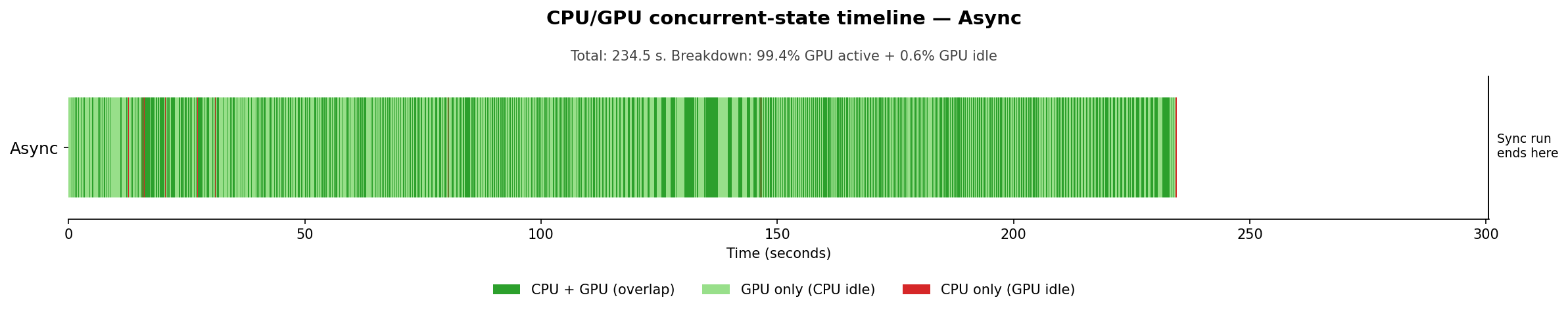

时间线几乎完全是深绿色的:CPU 和GPU 同时运行。偶尔出现的浅绿色条纹是 GPU 活跃但 CPU 已经完成准备工作并处于等待状态的时刻。几乎不可见的红标是批次之间的同步点,此时 CPU 阻塞以采样批次 N 的输出。GPU 活跃时间占总运行时间的 99.4%(从 76.0% 提升)。总生成时间从 300.6 秒下降到 234.5 秒,实现了 22% 的加速。如果完全消除 CPU 开销,我们预测是 24%。剩下的一小部分差距是不可避免的同步点。没有新的内核,没有模型更改:仅仅是让 CPU 和 GPU 同时工作。
结论
我们从一个 CPU 和 GPU 依次工作的同步工作负载开始,这导致两者都未被充分利用。通过从基于调度的依赖关系转向基于数据的依赖关系并精炼同步点,我们成功地解耦了 CPU 和 GPU 的工作负载,使两个硬件的并行执行成为可能。因此,我们能够饱和 GPU 工作队列并确保它始终在运行。这最终带来了生成速度的大幅提升,同时保持了模型的准确性。可以说是一次大获全胜。
完整的实现位于 transformers 库中。如果你想了解这如何转化为实际代码,连续批处理的通用入口点是 continuous_api.py。更多以异步为中心的代码位于 ContinuousBatchingAsyncIOs 类中。
异步批处理让我们离为长文本生成(例如强化学习中 16K+ 的生成长度)解锁 SOTA 吞吐量更近了一步。但要达到这个目标,还需要一些其他较小的东西。在下一篇文章中,我们将逐一探讨这些内容:请求卸载(offloading)、解码专用内核或细粒度编译等。敬请期待!
致谢:非常感谢 Pedro Cuenca 和 Aritra Roy Gosthipaty 的帮助与富有洞察力的审阅。
